Giới thiệu về phương pháp kiểm tra từ trường gần (NFT)

19/05/2021

Kỹ thuật NFT đặc biệt phù hợp cho việc phát hiện các vết ăn mòn, xói mòn và rỗ bên trong ống thép carbon. NFT cực kỳ thích hợp cho bộ trao đổi nhiệt dạng ống lá tản nhiệt vì dòng diện xoáy không đi qua thành ống. NFT cũng nhạy cảm hơn với các khuyết tật gần các cấu trúc như tấm đỡ và tấm ống.

1. Nguyên lý phương pháp kiểm tra bằng từ trường gần (NFT):

Kỹ thuật NFT sử dụng hai cuộn dây – một cuộn phát và một cuộn thu. Thông thường, cuộn dây thu gần với cuộn dây phát, tận dụng vùng từ trường gần của cuộn phát, vùng mà từ trường từ cuộn phát tạo ra dòng điện xoáy mạnh, theo hướng trục và hướng tâm trong thành ống.

Đầu dò cơ bản được cấu tạo bởi một cuộn dây phát và ba cuộn dây thu.

Cuộn dây phát điều khiển hoạt động trong cùng một dải tần số với đầu dò kiểm tra từ trường xa (RFT).

Các cuộn dây thu được đặt tương đối gần với cuộn phát, trong một vùng mà từ trường trực tiếp và dòng điện xoáy bị hạn chế đối với ID ống.

Hai cuộn dây tạo tính hiệu vi sai và một cuộn dây là tín hiệu tuyệt đối.

Biên độ của tín hiệu tuyệt đối và tín hiệu vi sai tỷ lệ với độ sâu và kích thước khuyết tật.

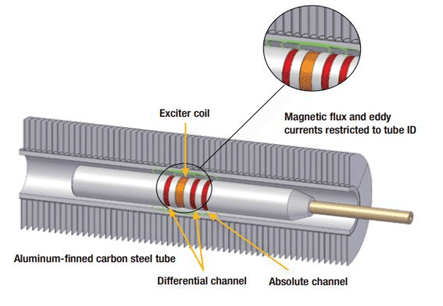

Hình 1: Nguyên lý phương pháp kiểm tra từ trường gần (NFT)

2. Ưu và nhược điểm của phương pháp kiểm tra từ trường gần (NFT):

- Ưu điểm:

  • Nhanh chóng khi sử dụng kỹ thuật.
  • Có thể kiểm tra ống thép carbon (dạng lá).
  • Có thể phát hiện cả các vết rỗ và sự suy giảm bề dày (diam. Các vết rỗ > 3mm).
  • Phát hiện độ mỏng và rỗ bên trong dựa trên độ nhạy của lực nâng dòng điện xoáy.
  • Việc làm sạch ống ít quan trọng hơn.

- Nhược điểm:

  • Không thể phát hiện các khuyết tật bên ngoài.
  • Kích thước khuyết tật bị hạn chế (dựa trên tín hiệu).
  • Ít phù hợp hơn như kỹ thuật độc lập.
