1. Nguyên lý của phương pháp kiểm tra sóng siêu âm tầm xa (LRUT):

- Phương pháp kiểm tra sóng siêu âm tầm xa là một kỹ thuật dựa trên sự kết hợp nhiều đầu dò được đặt bên trong một cái đai quấn và quấn quanh theo chu vi đường ống đang được kiểm tra

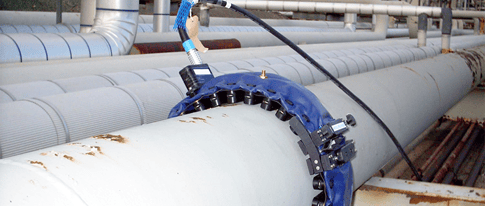

Hình 1: Một đai đầu dò quấn quanh ống dẫn.

- Sau đó, hệ thống tạo ra sóng siêu âm dẫn hướng dọc theo chiều dài của đường ống, khoảng cách được bao phủ bởi sóng siêu âm phụ thuộc vào một số yếu tố liên quan đến lớp phủ ống, kết nối nhánh, phụ kiện và vị trí trên mặt đất hoặc vị trí lấp.

- Hệ thống có thể kiểm tra cả hai hướng từ mỗi vị trí kiểm tra và do đó có thể tối đa hóa số lượng.

Hình 2: Hệ thống LRUT và tín hiệu thu được từ các bất liên tục.

- Hệ thống LRUT kích thích sóng siêu âm tần số thấp lan truyền theo hướng của đường ống, từ cả hai phía của vòng đệm đầu dò. Các yếu tố khác nhau ảnh hưởng đến khoảng cách kiểm tra tối đa: cấu hình đường ống và môi trường, loại chất lỏng bên trong kết cấu và loại lớp phủ. Các sóng xoắn lan truyền phát hiện các biến thể chung trong tổng diện tích mặt cắt ngang của ống, cũng như các thay đổi về đặc tính vật liệu.

Hình 3: Nguyên lý của Phương pháp kiểm tra sóng siêu âm tầm xa

2. Ưu và nhược điểm của phương pháp kiểm tra sóng siêu âm tầm xa:

- Ưu:

• Nhanh chóng cung cấp dữ liệu điều kiện toàn diện về các khu vực cấu trúc lớn.
• Cung cấp một công cụ sàng lọc để nhanh chóng xác định bất kỳ sự gián đoạn nào dọc theo đường ống.
• 100% khối lượng được kiểm tra.
• Phát hiện sự suy giảm bề dày bên trong và bên ngoài.
• Yêu cầu chuẩn bị tối thiểu, loại bỏ cách điện, giàn giáo, đào, loại bỏ lớp phủ, v.v.
• Kiểm tra các khu vực không thể tiếp cận từ xa.
• Kích thước khuyết tật có thể phát hiện tối thiểu 2% của tiết diện thành ống.
• Giảm chi phí và thời gian kiểm tra.
• Phạm vi kiểm tra: 100m hoặc lớn hơn tùy thuộc vào điều kiện đường ống.

- Nhược điểm:

• Vùng chết là lớn.
• Điều kiện đường ống và hình học ảnh hưởng đến hiệu suất
• GWT là một kỹ thuật sàng lọc. Phương pháp này không cung cấp phép đo trực tiếp độ dày của tường hoặc kích thước chính xác.
• Yêu cầu trình độ chuyên môn cao.
• Rất khó phát hiện các khuyết tật dưới các giá đỡ.
